贴片机参数设置技巧_SMT贴片机参数设置与调优技巧

目录：

1. 首件样板必检项：质量控制的保障
2. 调试过程监控：持续的关键
3. 贴片机系统与编程：技术支持的深度解析
4. 参考资料

正文：

贴片机的参数设置是SMT生产流程中至关重要的一环。在正式开始贴装前，必须对设备进行全面的预校准，确保各项参数符合生产要求。核心参数如刮刀压力和贴装速度，需要根据实际生产情况进行细致调整。例如，刮刀压力通常设定在0.2-0.3MPa，印刷速度在100-150mm/s，首条印刷后应通过肉眼检查焊膏的均匀度，确保调整范围不超过±0.05MPa或±20mm/s。贴装机的吸嘴高度也需要根据不同元件进行精确设置，如0402、0603等片式元件对应的高度分别为1.2mm和1.5mm，以避免吸嘴碰撞PCB或贴装不实。回流焊温区的设置同样关键，FR-4材质PCB的预热温度应设定在150-180℃（60-90s），焊接温度在250-260℃（10-15s），优先采用设备出厂通用的PCB曲线，再根据需要进行微调。所有参数调整前，必须确保设备已停机并切断气源，贴片机调吸嘴时需按下急停按钮，回流焊调试时严禁打开炉门，以防高温灼伤。这些基础参数的精确校准，为后续的生产奠定了坚实基础。

首件样板必检项：质量控制的保障

首件样板的检查是确保贴装质量的重要环节。在贴装过程中，必须严格检查焊膏偏移、贴装偏差和焊接缺陷等指标。焊膏偏移量应控制在焊盘宽度的1/4以内，超出此范围则需调整钢网张力或刮刀角度。贴装偏差方面，片式元件的X/Y轴偏差应≤0.1mm，异形元件的偏差应≤0.2mm，超出标准则需修正贴片机坐标。焊接缺陷方面，虚焊和短路的占比必须为0，一旦发现异常应立即停线，并排查钢网开孔或贴装压力等问题。通过细致的首件样板检查，可以及时发现并解决潜在问题，确保生产过程的稳定性和产品质量。

调试过程监控：持续的关键

贴装过程的监控是保证生产质量的重要手段。在日常监控中，每20颗元件抽测一次贴装压力，压力偏差超±0.03MPa时应立即调整。每50次印刷后检查刮刀边缘，磨损≥0.1mm时应更换。每30颗元件印刷后，用酒精擦拭钢网底面，防止焊膏残留堵塞开孔。这些常规的检查和调整，有助于及时发现并解决生产过程中出现的问题，确保贴装质量的稳定性。通过持续的监控和调整，可以不断提升生产效率和产品质量。

贴片机系统与编程：技术支持的深度解析

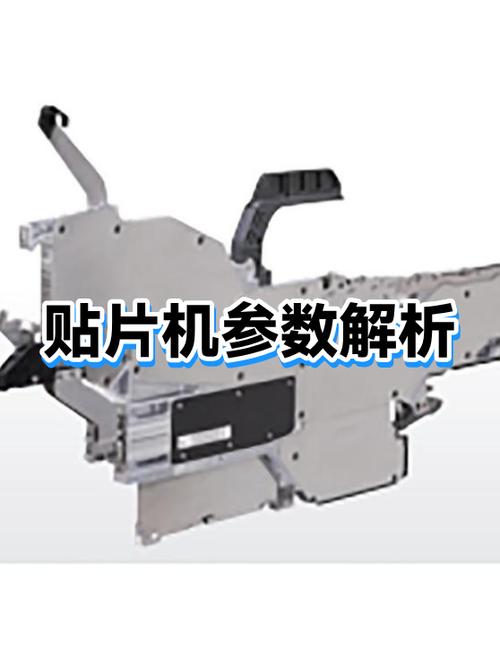

贴片机的系统设置和编程是影响贴装精度与生产效率的关键因素。不同品牌和型号的贴片机在参数设置上存在差异，例如YAMAHA系列设备采用飞行对中系统，需要在参数界面设定元件识别延迟补偿值；FUJI高速机型则需配置旋转头同步参数以匹配送料器间距。核心参数组包括贴装高度、吸嘴下降速度和贴装压力三要素，其中贴装压力需根据PCB铜厚与元件封装类型进行阶梯式调整，0402阻容件通常设置为0.03-0.05N，而QFN芯片则需提升至0.08-0.12N。坐标系设定环节需导入STEP文件后，根据拼板MARK点的实际坐标修正设备基准偏移量。以YAMAHA YSM20为例，需在Vision Config模块中设置MARK点搜索范围不超过3mm，对比度阈值保持在60%-75%区间以确保识别稳定性。送料器参数需与料盘规格精准对应，8mm带式供料器的进给步距应校准至4mm，同时设置抛料检测次数阈值避免误触发停机。温度补偿参数对精密元件贴装尤为关键，建议在环境温湿度波动超过±3℃时启用线性补偿算法。设备振动抑制参数需根据传送带速度动态调整，当产线速度高于0.8m/s时，建议将振动抑制等级提升至L3以上模式。进阶设置中可启用吸嘴真空值实时监测功能，当真空压力偏离设定值15%时自动触发自检程序，该功能在FUJI NXT III设备中可降低35%的抛料概率。

在实际操作中，您是否遇到过贴装偏移或元件识别失败的问题？这些问题往往与参数设置不当有关。例如，吸嘴压力和吸附时间是否根据元件重量和形状进行了合理调节？视觉系统的精准度如何影响贴片机对元器件的识别能力？通过调整哪些参数可以显著降低抛料率？这些问题不仅涉及技术细节，更关乎生产效率和质量。希望读者能够结合自身经验，思考并解答这些问题，从而更深入地理解贴片机参数设置的技巧和重要性。

---
