g120c变频器参数设置_G120C变频器参数设置与正反转逻辑配置

目录：

1. 宏程序参数配置：简化调试流程
2. 参考资料

正文：

G120C变频器的参数设置是确保设备正常运行的关键环节，尤其正反转逻辑的配置直接影响电机控制效果。如何通过端子模式调整正反转逻辑？这需要深入理解西门子变频器G120的核心参数配置方式。修改对应参数完成配置，以下是完整操作步骤。

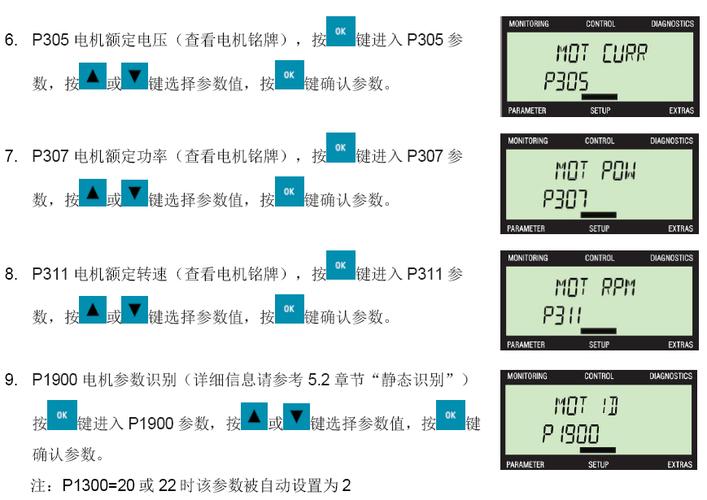

进入参数设置模式通过配套操作面板（如BOP-2、AOP-30），按「P」键进入参数设置界面。确认并切换端子控制模式找到参数P0700，将其值设置为2，即可将变频器切换为外部端子控制模式。配置基础正反转控制端子正转端子设置：找到参数P0701，将值设为1，此时对应端子外接开关闭合时，电机正转。反转端子设置：找到参数P0702，将值设为2，此时对应端子外接开关闭合时，电机反转。调整正反转逻辑（反向切换）如果需要直接调换正反转的触发逻辑，可以修改以下参数：调整P1020和P1021的正负属性，即可互换正反转对应的运行频率逻辑，实现整体正反转逻辑反转。保存并退出设置完成参数修改后，按「P」键退出参数模式，按下「ENTER」键保存所有设置。

正反转逻辑的调整不仅关乎操作便利性，更与实际应用场景紧密相关。例如，在自动化生产线中，正确的正反转配置能避免误操作导致的设备损坏。您是否遇到过因正反转逻辑错误导致的生产延误？如何参数设置以提升系统可靠性？

参考转速P2000：转速设定的关键参数

参考转速P2000是PLC发送给变频器的转速设定值基准，直接影响电机运行速度。例如设置P2000=1000，PLC发送4000H（16384=100%），变频器侧对应1000转。这一参数的设定需结合电机特性与工艺需求。若P2000值设置不当，可能导致转速偏差或控制不稳定。您在实际应用中如何设定P2000参数？是否遇到过因转速设定错误引发的运行问题？

参考转速的设定还与动态响应密切相关。例如，在启动过程中，若P2000值过低，可能触发类似V/f控制的低频段运行模式，影响电机启动性能。反之，过高则可能导致超调或电流冲击。如何平衡参考转速与动态性能？这需要综合考虑电机参数与负载特性。

宏程序参数配置：简化调试流程

宏程序参数配置能极大简化G120C变频器的调试流程，自动适配接线方式并设置相关参数。以DI状态为例，P840=r722.0（DI0 ON/OFF1）可用于正转控制，P844=r722.1（DI1 OFF2停车）实现反转停止。通过宏程序，用户无需逐个参数配置，显著提升调试效率。

宏程序的应用还涉及专家模式与参数联动。例如，设置P0096=0进入专家模式，P100=0定义电机标准频率，P1300=0采用V/f控制。这些参数的联动配置需结合实际需求调整。您是否尝试过使用宏程序进行变频器调试？其优缺点如何？

G120C变频器调试注意事项：细节决定成败

调试过程中，参数设置、接线规范、故障排查是关键环节。以端子正反转控制为例，需注意基础信号源配置（如P1000=3指定端子控制模式）、端子功能定义（P701=1配置DI1为正转启停）以及转速限制（P1032=0解除反转限制）。若使用PLC源型输出，还需调整接线逻辑，将24V正负极分别接入21、22端，并短接22、28、34、69端子。

细节问题往往导致调试失败。例如，若参数P0700未正确设置，可能导致端子控制失效；而接线错误（如22端未短接）则可能引发通信异常。您在调试过程中是否遇到过类似的细节问题？如何避免此类错误？

G120C变频器的参数设置涉及正反转逻辑、参考转速、宏程序配置及调试细节等多个方面，每个环节都需精准把控。通过深入理解参数逻辑与实际应用需求，用户能配置方案，提升系统可靠性。您在G120C变频器应用中还有哪些待解难题？欢迎分享您的经验与见解。

---
